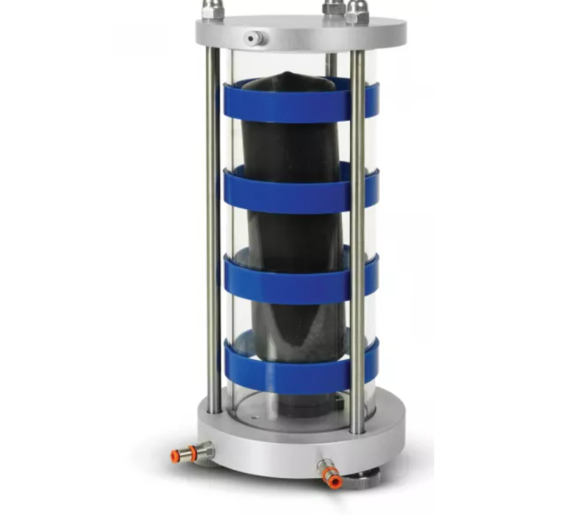

La celda, hecha de tubo acrílico transparente, embridada entre dos discos de aleación ligera, incorpora una membrana de goma y puede operar continuamente a presiones de hasta 1000 kPa. La unidad actúa como un depósito/interfaz entre el aire comprimido, utilizado como fuente de presión y el agua utilizada como medio de presurización en la celda triaxial. Los cilindros de aire/agua de vejiga deben completarse con el panel de distribución de dos o tres líneas WF4330 o WF4331 según la aplicación.
- Dimensiones: 178 mm de diámetro. x 410 mm de alto
- Peso aproximado: 5,8 kg
Paneles de distribución de presión
Dos modelos disponibles: WF4330 para dos líneas de presión y WF4331 para tres líneas de presión. Incluyen reguladores de aire de precisión, salidas de presión y accesorios de liberación rápida.
Deben completarse con un manómetro digital (ver accesorios, modelo WF4330/2).
Dimensiones/peso aprox.:
- 510x454x184 mm (WF4330)/10 kg
- 690x454x184 mm (WF4331)/15 kg
