Controlador de Presión y Volumen para Ensayos Triaxiales – AUTOTRIAX EmS

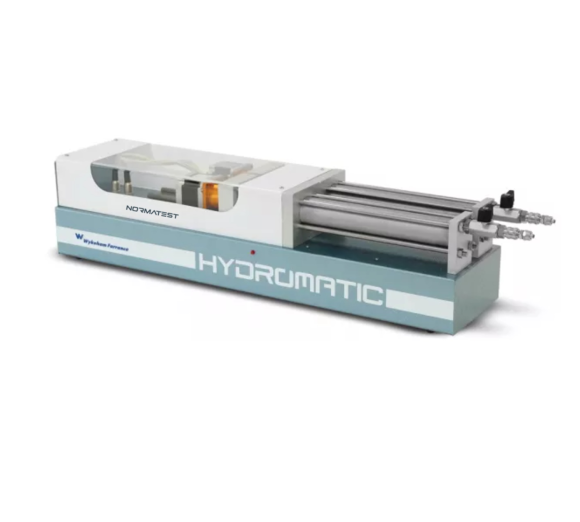

El Hydromatic se utiliza para generar presión de agua dentro y alrededor de la muestra de prueba. Es impulsado por un motor paso a paso de alta precisión, que permite la medición del cambio de volumen. La unidad consta de un pistón hidráulico, accionado por un husillo de bolas y una caja de engranajes, montado sobre una corredera de bolas, y funciona con precisión bajo control de circuito cerrado.

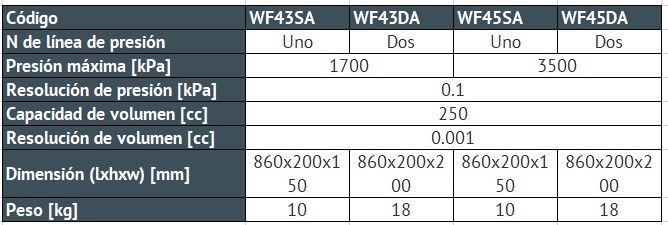

Hay cuatro modelos disponibles en función de:
Máx. capacidad de presión: 3500 kPa o 1700 kPa
Número de líneas de presión: una o dos.

Para un sistema de esfuerzo efectivo estándar, se requiere una unidad Hydromatic de línea doble : una línea se usa para la presión de la celda y la otra para la contrapresión.

Un uso típico de una sola línea Hydromatic es como línea adicional para pruebas de permeabilidad en celdas triaxiales. Se incluyen transductor de presión y bloque de desaireación. El estado de la unidad es monitoreado continuamente por el software AUTOTRIAX EmS y los interruptores de seguridad evitan el sobrecarrera y/o la sobrecapacidad.

Todos los modelos Hydromatic también incluyen la(s) válvula(s) de solenoide ON/OFF que se instalarán en la celda triaxial para abrir y cerrar la línea
