Unidad maestra

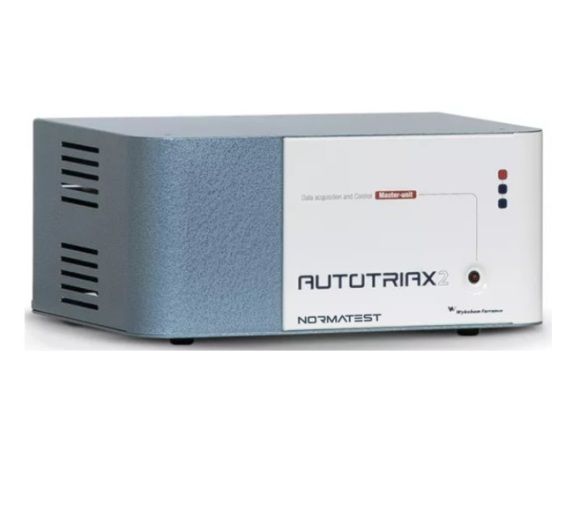

A Unidad maestra siempre se requiere, independientemente de la combinación de sistemas que desee armar. Tiene cuatro canales de control activos para conectar los transductores que se necesitan para la retroalimentación al software (para controlar la carga vertical o el desplazamiento y la celda y la contrapresión) y ocho canales pasivos para conectar un transductor de presión intersticial más cualquier otro transductor adicional, incluida la medición local. en muestra. El marco de compresión Tritech, los controladores de presión/volumen Hydromatic y las válvulas solenoides (para abrir y cerrar las líneas de presión) también se conectan a la unidad.
Una unidad maestra es todo lo que se necesita para un único sistema estándar de esfuerzo efectivo .
Conexiones:
- 2 controladores de presión/volumen Hydromatic
- 1 marco de compresión Tritech
- 12 transductores
- 2 válvulas solenoides
Unidad de extensión de presión
Utilizada además de una unidad maestra , esta unidad de expansión proporciona control para un sistema de presión adicional, con conexiones para un transductor de presión, válvula solenoide y controlador de presión/volumen Hydromatic , más tres canales transductores pasivos de repuesto. Podría usarse, por ejemplo, en un sistema que realiza pruebas de permeabilidad donde se requieren tres presiones controladas.
Conexiones:
- 1 controlador de presión/volumen Hydromatic
- 4 transductores
- 1 válvula solenoide
Unidad de extensión de presión triple
Se utiliza además de una unidad maestra, esta unidad de expansión proporciona control para tres sistemas de presión adicionales, con conexiones para tres transductores de presión, válvulas solenoides y controladores de presión/volumen Hydromatic , además de nueve canales de transductores pasivos de repuesto.
Conexiones:
- 3 controladores de presión/volumen Hydromatic
- 12 transductores
- 3 válvulas de solenoide
Unidad de extensión de presión solo para módulo de prueba no saturado
Usada además de una unidad maestra , esta unidad de expansión proporciona control para un sistema de presión de aire, con conexiones para un transductor de presión, Válvula solenoide y controlador de presión de aire Servoflow 2 . También hay una conexión para un Dispositivo de cambio de volumen automático para medir el cambio en el volumen de la celda, más dos canales transductores pasivos de repuesto.
Conexiones:
- 1 Servoflow
- 4 transductores
- 1 electroválvula
- 1 Dispositivo de Cambio Automático de Volumen
