Descripción del ensayo de corte directo simple:
Este ensayo determina la resistencia al corte consolidado no drenado de una muestra de suelo de grano fino bajo condiciones de corte simple. La muestra se confina lateralmente para mantener un área de sección transversal constante y se corta a una velocidad constante manteniendo un volumen constante, simulando condiciones de campo no drenadas. El procedimiento del ensayo consta de pasos similares a los del ensayo de corte directo/residual:
- Fase de consolidación : se aplica una carga vertical a la muestra hasta que se disipa el exceso de presión del agua, lo que normalmente se indica mediante una deformación vertical estabilizada.
- Fase de cizallamiento : la deformación por cizallamiento se aplica mediante el desplazamiento tangencial de una placa rígida con respecto a la otra.
Funcionalidad mejorada con autonomía total y control remoto.

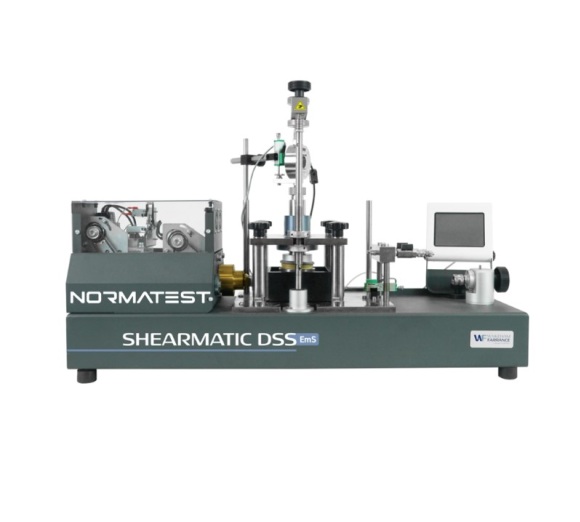

El sistema conserva todas las características y ventajas del modelo base para ensayos de corte directo/residual, el WF21E80 SHEARMATIC EmS, a la vez que ofrece la capacidad de realizar ensayos de corte simple directo (DSS) de conformidad con la norma ASTM D6528.
Gracias a la interfaz integrada de pantalla táctil a color de 6 pulgadas, toda la prueba se puede gestionar directamente desde el equipo, eliminando la necesidad de un ordenador externo. Los datos se guardan en tiempo real y se pueden exportar en formato .TXT mediante una unidad USB, lo que garantiza la máxima sencillez y trazabilidad.
Para usuarios que requieren un control más avanzado o la gestión simultánea de varias unidades, el SHEARMATIC DSS EmS es totalmente compatible con el software SOILMASTER T&A , que permite el funcionamiento remoto desde un único ordenador. Los resultados de las pruebas se pueden procesar fácilmente y de acuerdo con las normas internacionales mediante la nueva plantilla específica disponible en el módulo SOILMASTER P&R .
Versatilidad configurable
Una ventaja clave del sistema Shearmatic EmS es su capacidad de configuración, que permite a los usuarios elegir la versión más adecuada en función de sus necesidades específicas de ensayo.
El modelo estándar de corte directo/residual WF21E80 se puede convertir en una configuración de corte simple directo (DSS) utilizando el kit de conversión específico WF21E80/DSS .
La versión DSS, WF21E90 , se puede reconfigurar a la versión de corte directo/residual utilizando el kit apropiado WF21E90/S , si cambian las prioridades de las pruebas.
CARACTERÍSTICAS TÉCNICAS:
- Sistema de ensayo de suelos por cizallamiento directo/residual totalmente automático e independiente, gestionado mediante una interfaz de usuario local con pantalla táctil a color de alta resolución de 6 pulgadas, que también puede realizar con precisión ensayos de consolidación utilizando las celdas de consolidación adecuadas.
- Alto rendimiento con fuerza vertical y horizontal máxima de hasta 10 kN, velocidad variable infinita de 0,00001 a 15,00000 mm/min y número de ciclos ajustable de 1 a 50.
- Ahorre tiempo y garantice la precisión de las pruebas gracias a la transmisión horizontal directa de la fuerza, facilitada por la caja de cizallamiento de cadena de carga de alta rigidez, el cabezal de accionamiento y la célula de carga, lo que elimina las imprecisiones en la medición de la carga horizontal.
- Carga rápida, fluida y precisa gracias al control PID de bucle cerrado optimizado e integrado, con una carga precisa garantizada por una célula de carga montada directamente en la punta de carga.
- Totalmente flexible : elija controlar la unidad mediante la interfaz de usuario local integrada o mediante un PC.
- Modular y ampliable con software dedicado opcional, permite conectar gradualmente hasta seis unidades a través del puerto LAN utilizando el mismo software para PC, lo que le permite construir su laboratorio sin interrupciones, lo que se traduce en un excelente retorno de la inversión.
- Ecológico y silencioso: la nueva tecnología de servoactuación electromecánica (EmS) no requiere contrapesos ni compresores de aire grandes y ruidosos, lo que reduce drásticamente los niveles de ruido.
- Carro de corte tecnopolimérico resistente a la corrosión, de larga vida útil y bajo mantenimiento . Ligero y fácil de limpiar, este material tecnopolimérico de alta calidad ofrece una excelente resistencia a la corrosión.
