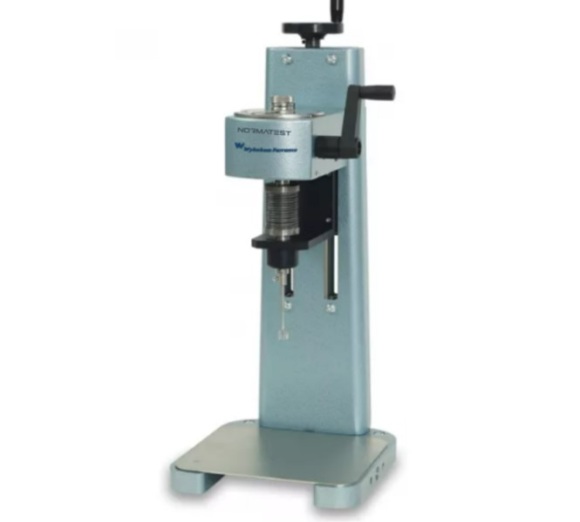

Aparato VANE de Laboratorio

El Aparato de corte de paletas de laboratorio mide la resistencia al corte de suelos cohesivos y es particularmente útil para suelos con baja resistencia al corte. La prueba de corte con paleta es un método rápido y económico para medir la resistencia al corte de la arcilla en comparación con las pruebas elaboradas de corte triaxial o de corte directo.
Este aparato prueba la resistencia no drenada de los suelos, tanto en condiciones no perturbadas como remodeladas.

Cómo funciona
El Aparato de paletas de laboratorio se deriva de un diseño original del Laboratorio de Investigación del Transporte con sede en el Reino Unido. El álabe se sujeta en un casquillo giratorio situado en la parte inferior del conjunto del cabezal del álabe. Este casquillo gira en un asiento de bola.

Se suministran cuatro resortes calibrados, cada uno con una tabla de deflexión/carga.

Si se evita que la paleta gire y la perilla manual se gira en el sentido de las agujas del reloj, la escala graduada circular gira y se aplica un par de torsión a los resortes. La carga aplicada se puede determinar observando la deflexión angular de la escala graduada y leyendo la tabla de calibración de resorte correspondiente.

Si se permite que la paleta gire, la cantidad de deflación de la paleta se puede ver en la escala secundaria.

Accesorio motorizado fácil

Actualice fácilmente este sistema manual con una unidad motorizada y logre una velocidad de rotación constante.

Sujeción del tubo de muestreo

Hay disponibles accesorios opcionales para acomodar el uso de tubos de muestra de hasta 100 mm, frascos de muestra o contenedores especiales. Esto mantendrá el contenedor rígido en relación con el aparato eliminando cualquier error durante la prueba.
