Equipo de Permeabilidad de Rocas

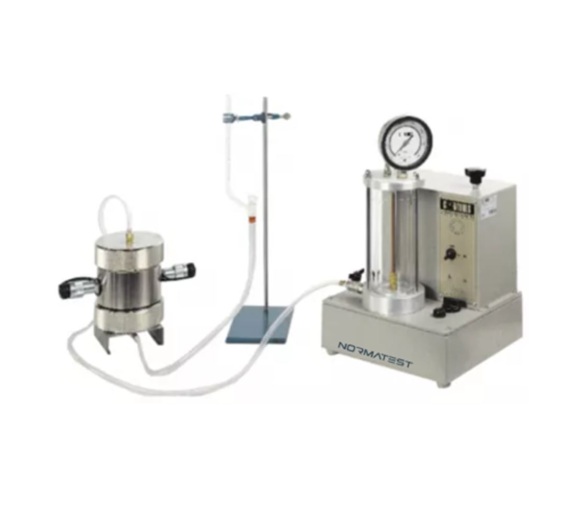

Equipo de Permeabilidad de Rocas

Este equipo, que originalmente fue diseñado para aplicaciones de ensayos mecánicos de suelos, también se puede usar para proporcionar una presión constante modificable. Además, junto con la Hoek con las tapas de permeabilidad, se emplea para la investigación de la permeabilidad de la roca a alta presión de confinamiento.

El aparato comprende: bomba hidráulica motorizada; conjunto pistón/resorte pulido; calibre de prueba de precisión rango de 0-3500 kPa; recipiente cilíndrico de intercambio de aceite/agua; válvulas; 2 kg de aceite de alta viscosidad.

La presión lateral se puede aplicar con el mantenedor de presión de baja fricción D0558 o, como alternativa, con el D7022/S sercomp S o C7022/RCK Sercomp Rock, consola de control servohidráulico que forma parte del Automatic Uniaxial y sistemas de prueba triaxiales.

  • Rango de presión: 0 a 3500 kPa
  • Dimensiones totales: 310x300x390 mm
  • Peso aproximado: 16 kg
Como alternativa al sistema de presión constante de agua y aceite WF4312, es posible utilizar el nuevo controlador de presión/volumen de circuito cerrado autónomo HYDROMATIC:

  • WF45SG: alimenta 1 línea de presión hidráulica y mide el cambio de volumen asociado. Se utiliza para aplicar 1 nivel de presión superior a la presión atmosférica.
  • WF45DG: alimenta 2 líneas de presión hidráulica y mide el cambio de volumen asociado. Se utiliza para aplicar 2 niveles de presión superiores a la presión atmosférica.
Configuraciones típicas del equipo de prueba de permeabilidad de rocas:


Sistema manual de permeabilidad de rocas - Aparato de presión de aceite y agua

Código

Descripción

Cantidad

WF4312

Aparato de presión constante de aceite y agua.

1

WF0490

Tubo de nylon de 6x4 mm de diámetro, rollo de 20 m

1

D0556

Celda Hoek de tamaño NX, 54,74 mm de diámetro. x 100mm

1

D0556/3

Tapas de extremo de permeabilidad para celda NX Hoek. Juego de dos.

1

WF4191

Manguera de conexión a la celda Hoek

1

D1160

Bureta graduada de vidrio con tapón de 25 ml. x 1,1 ml div.

1

D1445

Base de soporte 200x130 mm completa con varilla de 10 mm de diámetro. x 500mm

1

D1451

Doble manga metal/vidrio

1

D0558

Mantenedor de presión de baja fricción

1

C7022/S

Consola de control Sercomp Rock

1


Sistema automático de permeabilidad de rocas - 1 nivel de presión con controlador de presión/volumen independiente HYDROMATIC



Código

Descripción

Cantidad

WF45SG

Controlador de presión/volumen de circuito cerrado autónomo HYDROMATIC
Alimenta una línea de presión hidráulica

1

-D0556/EQUIPO

Kit hidráulico para sistema independiente Hudromatic con celda Hoex para aplicaciones de permeabilidad de rocas

1

D0556

Celda Hoek de tamaño NX, 54,74 mm de diámetro. x 100mm

1

D0556/3

Tapas de extremo de permeabilidad para celda NX Hoek. Juego de dos.

1

WF4191

Manguera de conexión a la celda Hoek

1

D1160

Bureta graduada de vidrio con tapón de 25 ml. x 1,1 ml div.

1

D1445

Base de soporte 200x130 mm completa con varilla de 10 mm de diámetro. x 500mm

1

D1451

Doble manga metal/vidrio

1

D0558

Mantenedor de presión de baja fricción

1

C7022/S

Consola de control Sercomp Rock

1


Sistema automático de permeabilidad de rocas: 2 niveles de presión con controlador de presión/volumen independiente HYDROMATIC


Código

Descripción

Cantidad

WF45DG

Controlador de presión/volumen de circuito cerrado autónomo HYDROMATIC
Alimenta dos líneas de presión hidráulica

1

D0556/EQUIPO

Kit hidráulico para sistema independiente Hudromatic con celda Hoex para aplicaciones de permeabilidad de rocas

1

D0556

Celda Hoek de tamaño NX, 54,74 mm de diámetro. x 100mm

1

D0556/3

Tapas de extremo de permeabilidad para celda NX Hoek. Juego de dos.

1

WF4191

Manguera de conexión a la celda Hoek

1

D0558

Mantenedor de presión de baja fricción

1

C7022/S

Consola de control Sercomp Rock

1


(1) Hay otros modelos disponibles. Ver detalles de la celda de corvejón
(2) Una alternativa al modelo manual D0558
